Трассерный бункер своими руками
Erl_GreyДата: Среда, 21.01.2015, 23:35 | Сообщение # 1
Рядовой
Группа: Проверенные
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline
Итак, что было использовано:
1. Донор запчастей: налобный фонарь FOCUSRAY - производство Сибирского завода, выбран не случайно, т.к. имеет три диода, схему нужного размера, ну и использовать можно все внутренности (диоды, крепление батарейки, кнопка), подобрал в "777"
2. Стандартный бункерный магазин от АК-74М на 600 шаров, который идет в комплекте с приводом
3. Паяльник
4. Провода
5. Суперклей
6. Надфиль
7. Руки из того места откуда надо:))

Изначально была задумка сделать из механы на 150 шаров, но! места внутри мало, проблемно разбирать для замены батарейки (пружина достала).

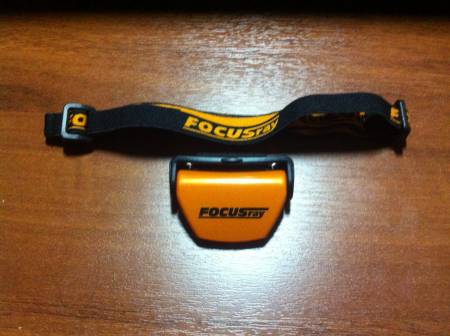

1. Фото донора:







вторую часть фонаря уже выкинул, это то что осталось

2. Собстна  сам бункер, разбирается легко, при разборке ничего не выпадает, пружины не вылетают, выталкиваем два штифта, разобран




Откручиваем винты, тоже спокойно, ничего не выпадет


полюса для батарейки родные от фонаря, нагрел, вставил, держаться хорошо,
батарейку фантазии не хватило больше чем на скотч закрепить


провода брал тонкие, проложил по бункеру, приклеил суперклеем, держит хорошо


кнопка тоже от фонаря, установил на внешнюю часть канала подачи шаров,
наплавил немного для ровного расположения


схему с диодами тоже не трогал, поставил как есть, ширина и длинна то что надо


немного подогнул диоды для правильного расположения, проплавил в канале подачи шаров три отверстия для диодов,
сами диоды спилил с торца, чтоб не мешали прохождению шаров, так же приклеил суперклеем
Прикрепления: 9683910.jpg (222.1 Kb) · 4521544.jpg (255.4 Kb) · 5884226.jpg (224.4 Kb) · 1985723.jpg (182.3 Kb) · 2582454.jpg (182.8 Kb) · 3609723.jpg (222.5 Kb) · 7691137.jpg (232.8 Kb) · 1406841.jpg (172.7 Kb) · 0787440.jpg (174.6 Kb) · 1577338.jpg (182.6 Kb)


Сообщение отредактировал Erl_Grey - Четверг, 22.01.2015, 12:01

Erl_GreyДата: Понедельник, 26.01.2015, 23:16 | Сообщение # 2
Рядовой
Группа: Проверенные
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline
продолжение, а то не дает больше фото крепить.

как оно работает вид изнутри

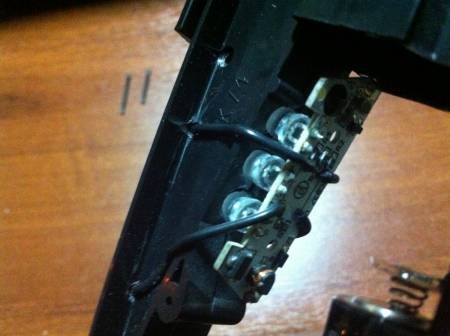

крепление диодов


кнопка, встала как родная, с тыльной стороны кожуха бункера прорезал отверстие под кнопку


кнопка вид сбоку


магазин в собранном виде, канал подачи шаров



ну и вид изнутри, через канал для загрузки шаров

Что имеем на выходе:

Испытания показали, что трассерная насадка лучше, с бункером первые 5, 6 шаров вообще не видно,
так как при установке магазина в привод они уходят без подсветки, одиночные еле видно,
при стрельбе очередью видно четкую строчку, но яркость шаров все равно слабая.

Плюсы:
1. Бюджетный вариант, на все ушло 350 деревянных и два часа времени.
2. Батарейки хватит на ооооочень долго
3. Легкая разборка бункера, замена батарейки не проблема
ну и если поставить сверх яркие диоды, думаю результат должен улучшиться

Минусы:
1. Слабая яркость шаров
2. Можно использовать только сам магазин (в смысле с насадкой только успевай заряжать все что под руку попадется:)))

Ну вот как то так, так что решайте сами что вам лучше, кстати приобретена была по случаю насадка Биг Драгон, с доставкой вышло 2300,
это самый бюджетный вариант насадок, качество сборки данного чуда инженерной мысли наших китайских друзей хромает сильно:))
но результат изумительный, работает четко, вспышки яркие, пропусков нет. Пришла в нерабочем состоянии, не стал заморачиваться с интернет
продаванами по поводу возврата, отдал спецам, довели до ума, все заработало:) так что берите лучше Мадбулл или Тойомаруи.
Позже выложу видео и фото испытаний (как потеплеет:))







Добавлено (26.01.2015, 23:16)
---------------------------------------------
Видео, отстрел трассерной насадки

http://vk.com/video14795955_170913585
